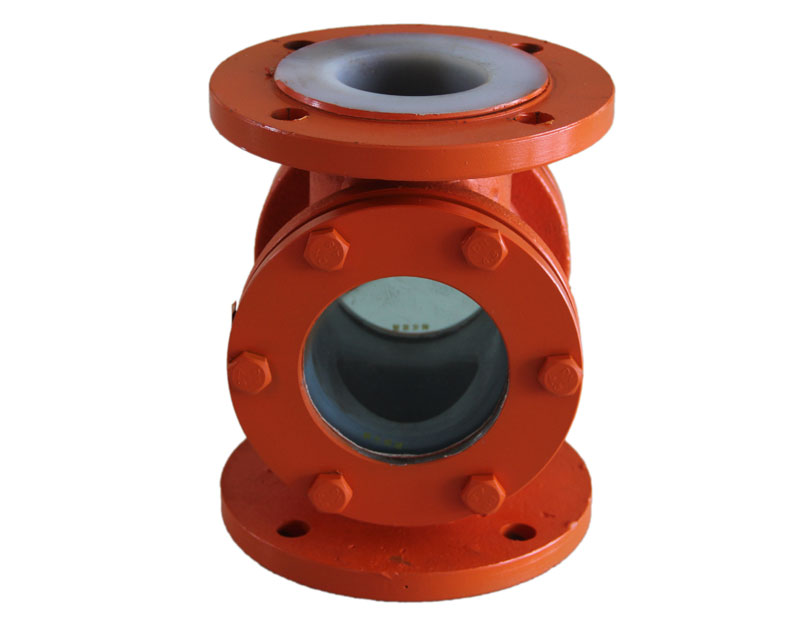

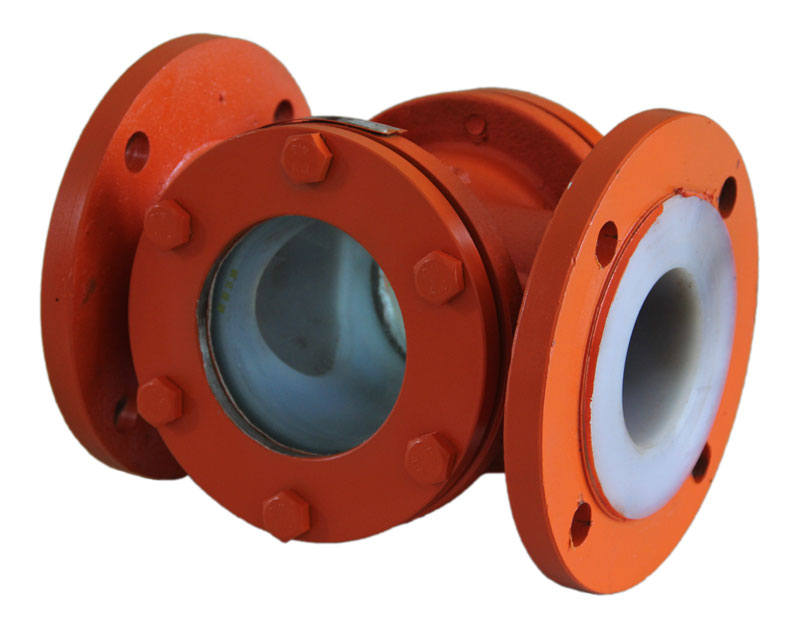

襯氟視鏡

http://m.sbgtjt.com/uploadfiles/211.149.195.244/webid348/source/201608/147029504164.jpg
  • 聯系我們 :
  • 固話:0523-87481899
    手機:13852635959
  • 分享到:
  • 立即訂購+
    • 襯氟視鏡
    • 襯氟視鏡
    • 襯氟視鏡



簡介

襯氟視鏡又名襯里視鏡,國家執行標準(HG/T21622-1990).用以觀測管路或設備中單元流體的流量、色澤、氣泡、結晶情況,直接監控化工工藝流程,有利于指導操作。視鏡體采用碳鋼精鑄,內襯氟塑料(F46), 鏡片選用優質鋼化玻璃,具有的耐腐蝕性能和機械強度,且有外型美觀、強度高、經久耐用的特點。廣泛使用于石油、化工、農藥、染化、制酸制堿等行業,是目前防腐設備理想的選擇。


襯氟視鏡相關產品:氣動襯氟球閥 電動襯氟球閥 襯四氟蝶閥  襯四氟補償器


型號意義

例:SJ41F-10C-100

SJ—視鏡類型代號

4—連接型式為法蘭

1—結構型式為直通式

F—襯里材料為氟塑料

10—公稱壓力為1.0MPa

C—視鏡體材料為碳鋼

100—公稱通徑為100mm

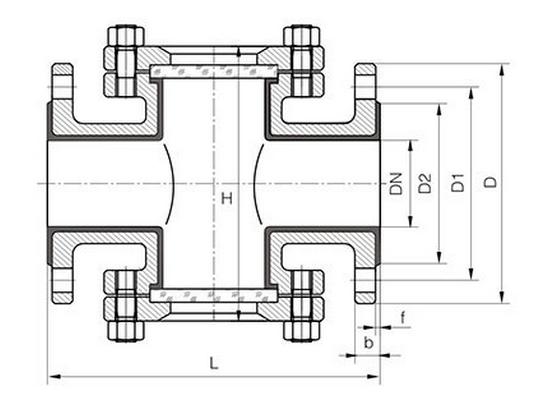

結構圖




連接尺寸


公稱通徑

PN16(1.6MPa)

參考值

DN(mm)

NPS(inch)

L

D

D1

D2

b

f

Z-Фd

H

W(Kg)

15

1/2

160

95

65

45

14

2

4-Ф14

103

2.8

20

3/4

160

105

75

58

14

2

4-Ф14

112

3.5

25

1

160

115

85

68

14

2

4-Ф14

122

4.5

32

1  1/4

180

135

100

78

16

3

4-Ф18

130

6

40

1  1/2

210

145

110

88

16

3

4-Ф18

140

7.5

50

2

230

160

125

102

16

3

4-Ф18

140

9.5

65

2  1/2

240

180

145

122

18

3

4-Ф18

170

15

80

3

280

195

160

138

20

3

8-Ф18

190

20

100

4

350

215

180

158

20

3

8-Ф18

210

29

125

5

390

245

210

188

22

3

8-Ф18

250

45

150

6

400

280

240

212

24

3

8-Ф23

265

85

200

8

410

335

295

268

26

3

12-Ф23

300

100
