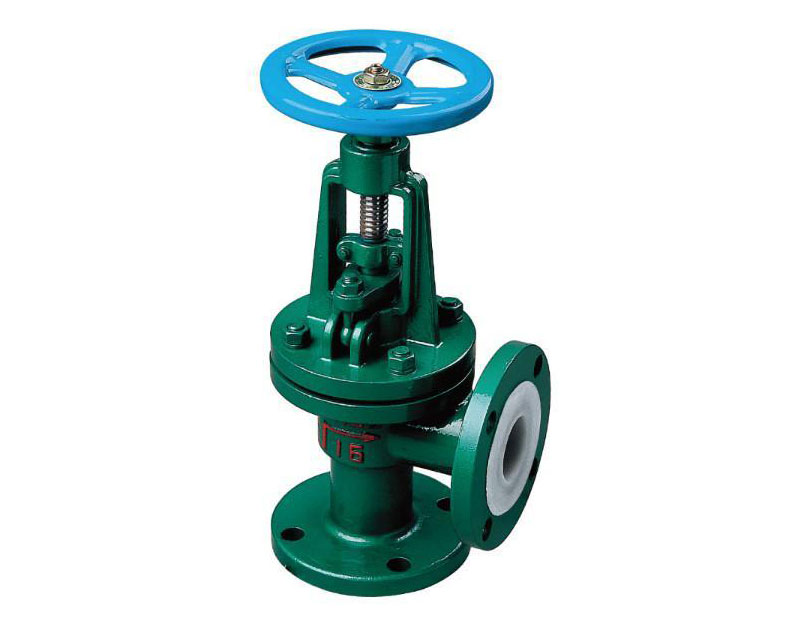

襯氟截止閥(角式)

http://m.sbgtjt.com/uploadfiles/211.149.195.244/webid348/source/201608/147028914827.jpg
  • 聯系我們 :
  • 固話:0523-87481899
    手機:13852635959
  • 分享到:
  • 立即訂購+
    • 襯氟截止閥(角式)



簡介

襯氟角式截止閥(型號:J44F46-16)適用在-50~150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體,液體介質的管路上使用。

襯氟角式截止閥執行標準:

設計規范:GB/T 12233 GB/T 12235

結構長度:GB/T 12221

連接法蘭:JB/T 78 JB/T 79。


襯氟角式截止閥相關產品:襯四氟蝶閥  襯氟電動球閥 氣動襯氟球閥


型號意義

例:J44F-16-100

J—截止閥類型代號

4—連接形式為法蘭

4—結構形式為角式

F—襯里材料為氟塑料

16—公稱壓力為1.6MPa

100—公稱通徑為100mm

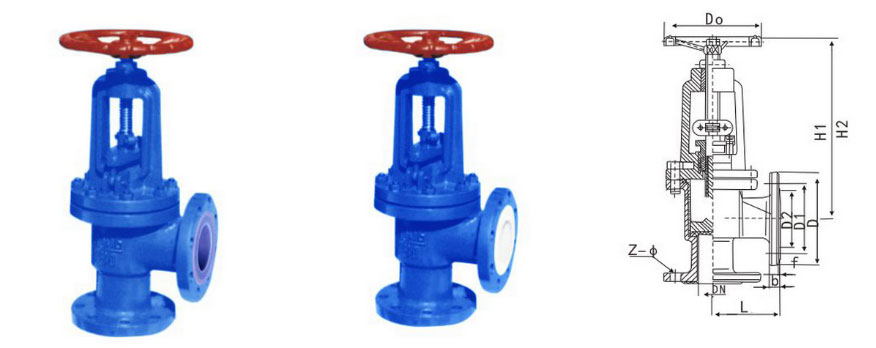

結構圖



連接尺寸表

PN:1.6MPa

DN

L

D

D1

D2

f

b

Z-d

D0

H1

H2

W(Kg)

15

90

95

65

43

3

14

4-14

100

170

185

7

20

95

105

75

50

3

14

4-14

100

200

220

8

25

100

115

85

60

3

16

4-14

120

205

230

9

32

105

135

100

68

3

18

4-18

140

230

260

10

40

115

145

110

80

3

18

4-18

160

255

292

14

50

125

160

125

100

3

20

4-18

180

270

315

17

65

145

180

145

115

3.5

20

4-18

200

335

390

25

80

155

195

160

130

3.5

22

8-18

240

395

465

33

100

175

215

180

150

4

24

8-18

280

420

506

45

125

200

245

210

180

4

26

8-18

320

490

600

62

150

225

280

240

210

4

28

8-23

360

520

670

91

200

275

335

295

260

5

32

12-18

400

590

740

140

250

325

405

355

319

5

36

12-26

450

660

840

220

300

375

460

410

370

6

40

12-26

500

710

900

305
